Descripción

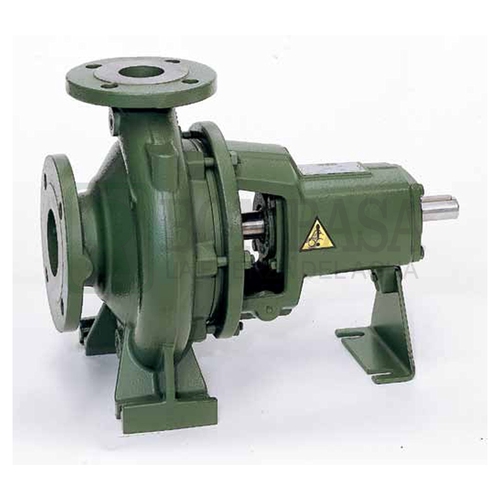

Electrobombas centrifugas monobloc normalizadas con acoplamiento diseñadas para cubrir una amplia gama de aplicaciones, a saber:
• Alimentación de agua.
• Circulación de agua caliente para calefacción central.
• Circulación de agua fría para acondicionamiento y refrigeración.
• Trasiego de líquidos en agricultura, horticultura e industrias.
• Realización de grupos de bombeo.
Estas bombas pueden conectarse a un motor eléctrico de dos o cuatro polos con acoplamiento y montarse sobre una bancada de chapa estampada de acuerdo con UNI EN 23661.
Cuerpo monocelular tipo voluta de fundición, conforme a DIN-EN 733 (ex DIN 24255), soporte del motor y tapa portacierre mecánico de fundición, bridas conformes a DIN 2533 (DIN 2532 para DN 200).
Rodete de fundición, cerrado y equilibrado dinámicamente con compensación del empuje axial mediante orificios de compensación; bajo pedido, funcionamiento con anillos de desgaste intercambiables.
Eje de la bomba de acero inoxidable sostenido por dos cojinetes de bola sobradamente dimensionados, exentos de lubricación y montados en una cámara especial en el interior del soporte.
Cierre mecánico estándar: Cierre mecánico normalizado hecho conforme a DIN 24960 de carbono / carborundo con juntas toricas de EPDM.
Prensaestopas bajo pedido con anillo hidráulico y caja de prensaestopas en dos partes desmontables.
Características
Velocidad de rotación: 1750 – 3500 r.p.m.
Rango de funcionamiento: de 1 a 500 m3/h con altura de elevación hasta 100 m
Líquido bombeado: limpio, sin solidos ni sustancias abrasivas, no viscoso, no agresivo, no cristalizado, químicamente neutro y con características similares al agua.
Rango de temperatura del líquido: de -10°C a 140°C bar.
Temperatura ambiente máxima: +40°C.
Presión máxima de funcionamiento: 16 bar – 1600 kPa (para DN 200 max. 10 bar).
Embridado: PN 16 DIN 2533 – PN 10 DIN 2532 para DN 200.
Instalación: generalmente horizontal.
