Descripción

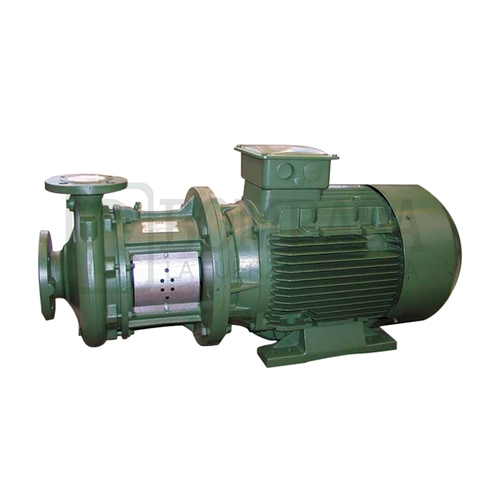

Electrobombas centrifugas monobloc con eje integral diseñadas para cubrir una amplia gama de aplicaciones, a saber: Alimentación de agua, Circulación de agua caliente para calefacción central, Circulación de agua fría para acondicionamiento y refrigeración, Trasiego de líquidos en agricultura, horticultura e industrias, Realización de grupos de bombeo.
Características constructivas de la bomba:
Cuerpo monocelular tipo voluta de fundición, conforme a DIN-EN 733 (ex DIN 24255), soporte de fundición, bridas conformes a DIN 2533. Rodete de fundición, cerrado y equilibrado dinámicamente con compensación del empuje axial mediante orificios de compensación; bajo pedido, funcionamiento con anillos de desgaste intercambiables. Eje de la bomba de acero inoxidable AISI 304. Cierre mecánico: normalizado hecho conforme a DIN 24960 de carbono / carborundo con juntas toricas de EPDM.
Características constructivas del motor:
Motor asincrónico cerrado con ventilación externa, 2 polos para NKP.
Rotor montado sobre cojinetes de bolas sobradamente dimensionados para garantizar un funcionamiento silencioso y una larga duración. Recomendamos utilizar una protección contra sobrecarga para el motor, de conformidad con las normas vigentes. En caso de líquidos más densos que el agua, debe aumentarse proporcionalmente la potencia de los motores.
Otras características
Construcción: conforme a normas IEC 2-3.
Grado de protección: IP 55
Clase de aislamiento: F.
Tensión estándar: 220-277/380-480 V 60 Hz hasta 30Kw incluido, 380/480 Δ 60 Hz desde 37 kW incluido.
Velocidad de rotación: 1750-3500 r.p.m.
Rango de funcionamiento: de 1 a 105 m3/h con altura de elevación hasta 96 metros.
Características del líquido bombeado: limpio, sin solidos ni sustancias abrasivas, no viscoso, no agresivo, no cristalizado, químicamente neutro y con características similares al agua.
Rango de temperatura del líquido: de-10°Ca140°Cbar.
Temperatura ambiente máxima: +40°C.
Presión máxima de trabajo: 16 bar – 1600 kPa
Embridado: PN 16 DIN 2533.
Instalación: horizontal o vertical siempre que el motor este situado encima de la bomba.
Versiones especiales bajo pedido: Bombas para otros líquidos diferentes del agua. Otras tensiones y/o frecuencias.
